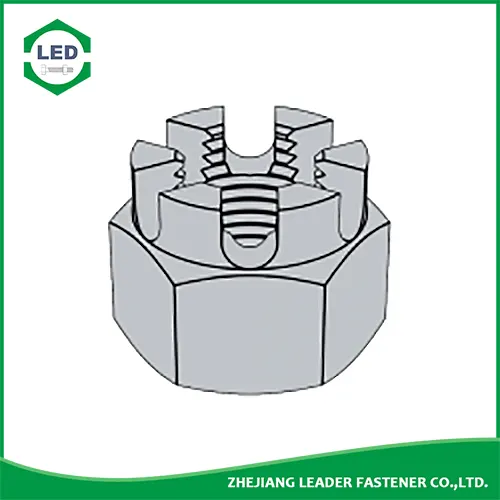

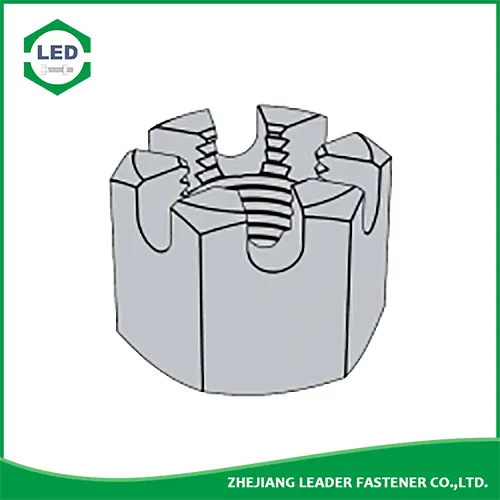

DIN 935 Slotsmøtrik
  • DIN 935 SlotsmøtrikDIN 935 Slotsmøtrik
  • DIN 935 SlotsmøtrikDIN 935 Slotsmøtrik

DIN 935 Slotsmøtrik

Leader-Fastener® er en producent og distributør af DIN 935 Castle Nut. Vi har en komplet servicelinje fra at have investeret i produktionsanlæg, eksportafdeling og til at have et kvalitetskontrolteam og -center, der opfylder dine krav. Vi betragter kvalitet som virksomhedens liv. Vi fortsætter i god kvalitet som den første politik og har etableret et sæt kvalitetskontrol- og inspektionssystem i henhold til den internationale standard. Vi har udført ISO9001 kvalitetsgarantisystem i hvert forløb af produktion, transport og salg. Vi håber, at vi kan være din forretningspartner ved at toppe kvalitet, ridderservice og konkurrencedygtig pris i den nærmeste fremtid og også være dine venner.

Send forespørgsel    Download PDF

Produkt beskrivelse

MetriskDIN 935 Hexagon Slotted Slot Nuter sekskantmøtrikker, hvor der er skåret slidser ind i den ene side af møtrikken (DIN 935 op til 12 mm dia) eller gennem kronen (> 12 mm dia). Disse slidser er designet til at tilbyde en låsefunktion, hvor en splittap/splitstift (DIN 94), R-klemme eller sikkerhedswire kan justeres gennem slidserne og føres gennem et hul boret i skaftet på den sammenkoblede bolt.


Produktspecifikation for Leader-Fastener®DIN 935 Slotsmøtrik

Materiale: Kulstofstål, Rustfrit stål, Legeret stål, Messing.

Finish: Sort, zinkbelagt, zinkgul, HDG, fosfat, DACROMET, Geomet, Magin, Ruspert, Teflon osv.


Leader-Fastener® DIN 935-1 - 2013 Hexagon Slotted and Castle Nuts - Del 1: Metrisk groft og fint gevind, produktkvalitet A og B


Trådstørrelse
D 		M4 M5 M6 (M7) M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33)
P Pitch (grovt gevind) 0.7 0.8 1 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5
Fin tråd-1 - - - - 1 1.25 1.5 1.5 1.5 1.5 2 1.5 2 2 2 2
Fin tråd-2 - - - - - 1 1.25 - - 2 1.5 2 - - - -
da max 4.6 5.75 6.75 7.75 8.75 10.8 13 15.1 17.3 19.5 21.6 23.8 25.9 29.2 32.4 35.6
min 4 5 6 7 8 10 12 14 16 18 20 22 24 27 30 33
de max / / / / / / 16 18 22 25 28 32 34 38 42 46
min / / / / / / 15.57 17.57 21.48 24.3 27.3 31 33 37 41 45
dw min 5.9 6.9 8.9 9.5 11.6 14.6 16.6 19.6 22.5 24.9 27.7 31.4 33.2 38 42.7 46.6
e min 7.66 8.79 11.05 12.12 14.38 17.77 20.03 23.35 26.75 29.56 32.95 37.29 39.55 45.2 50.85 55.37
m max = nominel størrelse 5 6 7.5 8 9.5 12 15 16 19 21 22 26 27 30 33 35
min 4.7 5.7 7.14 7.64 9.14 11.57 14.57 15.57 18.48 20.16 21.16 25.16 26.16 29.16 32 34
w max 3.2 4 5 5.5 6.5 8 10 11 13 15 16 18 19 22 24 26
min 2.9 3.7 4.7 5.2 6.14 7.64 9.64 10.57 12.57 14.57 15.57 17.57 18.48 21.48 23.48 25.48
m1 min 2.3 3 3.8 4.2 4.9 6.1 7.7 8.2 9.8 11.2 11.9 13.5 14.2 16.6 18.2 19.8
n max 1.45 1.65 2.25 2.25 2.75 3.05 3.8 3.8 4.8 4.8 4.8 5.8 5.8 5.8 7.36 7.36
min 1.2 1.4 2 2 2.5 2.8 3.5 3.5 4.5 4.5 4.5 5.5 5.5 5.5 7 7
s max = nominel størrelse 7 8 10 11 13 16 18 21 24 27 30 34 36 41 46 50
min 6.78 7.78 9.78 10.73 12.73 15.73 17.73 20.67 23.67 26.16 29.16 33 35 40 45 49
Serie â¡ Split Pin som i DIN EN ISO 1234 1x10 1,2x12 1,6x14 1,6x14 2x16 2,5x20 3,2x22 3,2x25 4x28 4x32 4x36 5x36 5x40 5x45 6,3x50 6,3x56
pr. 1000 enhederâkg 1.12 2.3 3.16 3.96 7.35 - - - 38.9 57.5 75.2 - 131 192 264 333


Trådstørrelse
D 		M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64 (M68) M72 (M76) M80 (M85) M90 M100
P Pitch (grovt gevind) 4 4 4.5 4.5 5 5 5.5 5.5 6 6 - - - - - -
Fin tråd-1 3 3 3 3 3 3 4 4 4 4 6 6 6 6 6 6
Fin tråd-2 - - - - - - - - - - 4 4 4 4 4 4
da max 38.9 42.1 45.4 48.6 51.8 56.2 61 64.8 69.1 73.4 77.8 82.1 86.4 91.8 97.2 108
min 36 39 42 45 48 52 56 60 64 68 72 76 80 85 90 100
de max 50 55 58 62 65 70 75 80 85 90 95 100 105 110 120 130
min 49 53.8 56.8 60.8 63.8 68.8 73.8 78.8 83.6 88.6 93.6 98.6 103.6 108.6 118.6 128.4
dw min 51.1 55.9 60.6 64.7 69.4 74.2 78.7 83.4 88.2 92.9 97.7 102.4 107.2 111.9 121.1 135.4
e min 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86 110.51 116.16 121.81 127.46 133.11 144.08 161.02
m max = nominel størrelse 38 40 46 48 50 54 57 63 66 69 73 76 79 88 92 100
min 37 39 45 47 49 52.8 55.8 61.8 64.8 67.8 71.8 74.8 77.8 86.6 90.6 98.6
w max 29 31 34 36 38 42 45 48 51 54 58 61 64 68 72 80
min 28.48 30.28 33.38 35.38 37.38 41.38 44.38 47.38 50.26 53.26 57.26 60.26 63.26 67.26 71.26 79.26
m1 min 21.9 23.5 25.9 27.5 29.1 32.3 34.7 37.1 39.3 41.7 44.9 47.3 49.7 52.9 56.1 62.5
n max 7.36 7.36 9.36 9.36 9.36 9.36 9.36 11.43 11.43 11.43 11.43 11.43 11.43 14.43 14.43 14.43
min 7 7 9 9 9 9 9 11 11 11 11 11 11 14 14 14
s max = nominel størrelse 55 60 65 70 75 80 85 90 95 100 105 110 115 120 130 145
min 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8 97.8 102.8 107.8 112.8 117.8 127.5 142.5
Serie â¡ Split Pin som i DIN EN ISO 1234 6,3x63 6,3x71 8x71 8x80 8x80 8x90 8x100 10x100 10x100 10x112 10x112 10x125 10x140 10x140 10x140 10x160
pr. 1000 enhederâkg 447 584 710 860 1060 1300 1500 1800 2150 2500 2900 3300 3700 4100 5450 7600


â , Antal slots:

â¤M39: 6

M42~M68: 8

⥠M72: 10

â¡, Længden af ​​splittappen er kun givet til vejledning.


â¢,Materiale:

a) Stål, Ejendomsklasse: d < 5 mm: efter aftale; 5mmâ¤dâ¤39mm: 6,8,10; d > 39mm: efter aftale. Standard DIN EN ISO 898-2

b) Rustfrit stål, Ejendomsklasse: dâ¤20mm: A2-70; 5 mm < d⤠39 mm: A2-50; d > 39mm: efter aftale. Standard DIN EN ISO 3506-2

c) Ikke-jernholdigt metal, egenskabsklasse (materiale): CuZn=kobberzinklegering. Standard DIN EN 28839


DIN 935-3 - 2000 sekskantede møtrikker - Del 3: Metrisk gevind med grov stigning, produktklasse C


Trådstørrelse
D 		M12 M16 M20 M24 (M27) M30 (M33)
d
P Tonehøjde 1.75 2 2.5 3 3 3.5 3.5
da min 12 16 20 24 27 30 33
max 13 17.3 21.6 25.9 29.2 32.4 35.6
dw min 16.1 21.7 27.7 33.2 38 42.7 46.6
e min 19.85 26.17 32.95 39.55 45.2 50.85 55.37
m max = nominel størrelse 15 19 22 27 30 33 35
min 13.2 16.9 19.9 24.9 27.9 30.5 32.5
M1 min 10.6 13.5 15.9 19.9 22.3 24.4 26
n min 3.5 4.5 4.5 5.5 5.5 7 7
max 3.98 4.98 4.98 5.98 5.98 7.58 7.58
s max = nominel størrelse 18 24 30 36 41 46 50
min 17.57 23.16 29.16 35 40 45 49
w min 9.48 12.3 15.3 18.16 21.16 23.16 25.16
max 10 13 16 19 22 24 26
Serie Skinnestifter (ISO 1234) 3,2 × 22 4 × 28 4 × 36 5 × 40 5 × 45 6,3 × 50 6,3 × 56
pr. 1000 enhederâkg - 44 82 142 208 295 352


Materiale:
Stål, Ejendomsklasse: â¤M16: 5ï¼> M16: 4. Standard DIN EN 20898-2
